电极和火花测试仪配件 1
珠链电极
珠链电极是圆线应用中最常见的电极类型。它们能很好地覆盖各种直径产品，耐磨性好，对节瘤、拼接和表面畸变有很好的耐受性。
它们被标准和规范广泛接受如IEC和UL (UL圆线只允许应用珠链电极)。克林顿公司生产的新型开合珠链组件在珠链设计方面取得了50年来的首次真正进步，提供了产品的自动定心、无与伦比的电极覆盖范围和可靠的设计。
他们提供了在所有克林顿“B”系列火花测试仪的标准，并可以改造我们许多的老型号。
请参阅下面。

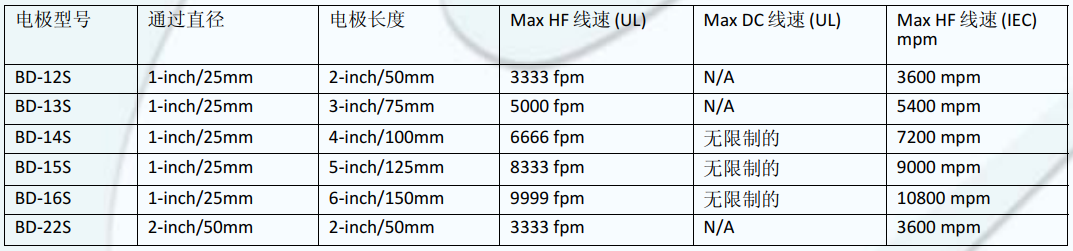

▲珠链电极0 - 2英寸通过直径‐新的开合电极
珠链电极通常用于测试电压超过1000VDC的高频火花机、直流‐火花机和脉冲(IT)火花机。
0 – 1英寸通过直径: 型号: BD‐12S, BD‐13S, BD‐14S, BD‐15S, BD‐16S
0 – 2英寸通过直径: 型号: BD‐22S

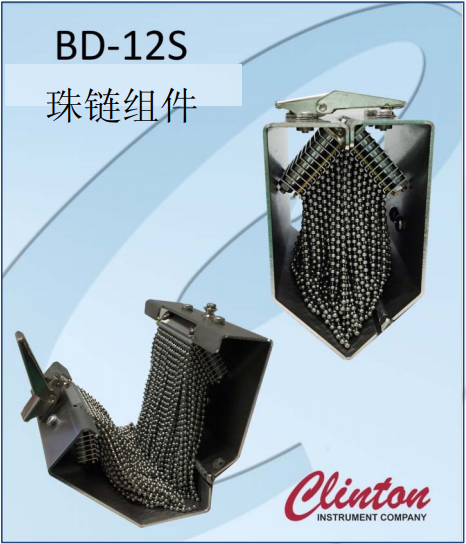

注:用BD‐12S开合电极对旧克林顿电极进行改造
鉴于新的BD-12S电极相对于之前的珠链电极设计的优势，客户表示希望用BD-12S对旧设备进行改造。它可以直接安装到一些旧设备上。BD-12S电极的安装孔与标准BD-12电极(CIC Part No. 25002)的尺寸和结构相同，但BD-12S电极的深度更大，该装置不适合HF-20E系列更早的电极。它将适用于G‐系列底盘(HF-20G02和HF-20G02A型号)。它将适用于G‐系列底盘(HF-20G02和HF-20G02A型号)。它也将适用于新的HF-15AC和HF-15AR单元。对于较老的HF-15AC和HF-15AR机组，BD-12S仍可进行安装，在这种情况下，电极盖和端部保护必须更换，以适应开合电极增加的深度。
电极和火花测试仪配件2

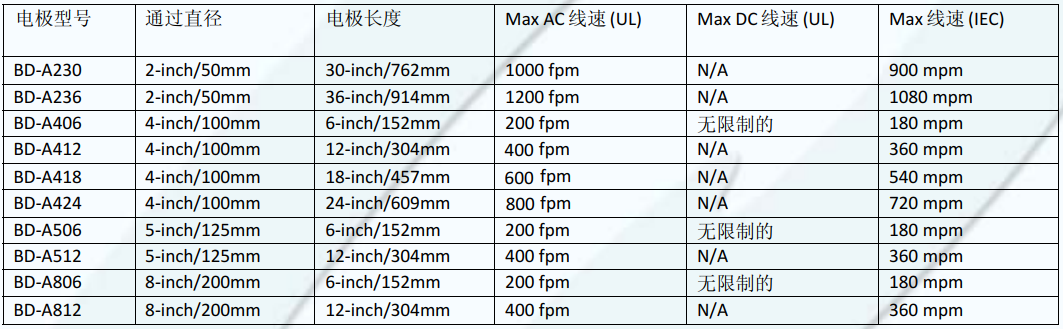

▲珠链电极直径2 - 8英寸通过直径
当测试电压超过20kVDC时，这些电极通常与交流工频火花测试仪一起使用，偶尔也与直流‐火花测试仪一起使用。
珠链电极 0 – 2英寸通过直径：BD‐A230, BD‐A236
珠链电极 0 – 4英寸通过直径： BD‐A406, BD‐A412, BD‐A418, BD‐A424
珠链电极 超过4英寸通过直径： BD‐A506, BD‐A512, BD‐A806, BD‐A812
刷电极
电刷电极的使用有几个原因：由于被测绝缘的耐电压强度较弱而使测试电压低于1000V时通常使用它们。它们也用于平面产品，如带状和条状电缆以及矩形电线和涂覆的母线排。有时当产品路径是倾斜或垂直时，使珠链电极不切实际或不可能使用。
在布线作业之前，电刷电极通常用于测试多个并联导体。刷电极可用于高频和直流测试设备，并且有几种不同类型的刷毛材料。交流火花测试仪的电刷(工频和高频)是磷青铜。直流火花测试仪提供的电刷是不锈钢的。
▲圆形产品用的最大到3英寸通过直径的刷电极 BR‐1A
顶部和底部有弹簧作用的电极刷，BR‐1A用于直径不超过1英寸的圆线产品。它也被用来最大不超过1英寸的矩形线和平条状产品。
电极和火花测试仪配件3

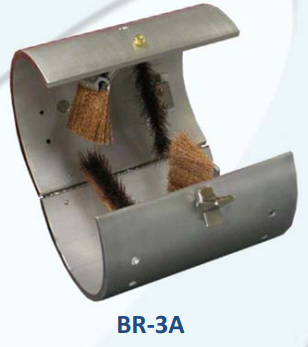

圆形产品用的最大到3英寸通过直径的刷电极 (接上页) BR‐3A 拥有两套相对的互成90度角弹簧作用电刷 ，BR‐3A可覆盖3英寸内的圆形产品的整个圆周直径。
如右图所示：
BRTC‐2222
有四套固定的顶部和底部不锈钢刷，BRTC‐2222适用于直径1英寸以下的圆线产品。它也被用来最大不超过1英寸的矩形线和平条状产品。
这电极用于最大输出电压为1000伏或以下的直流火花机。可以提供类似的不同材质的电极。
如右图所示：
▲用于平板产品的刷电极和特殊电极
BRTC‐6和 BRTC‐12
顶部和底部固定的磷青铜刷子,BRTC刷电极用于平面或者矩形产品其不超过¼英寸(6毫米)厚,BRTC -6适合最大的宽度是6英寸(150 毫米)
BRTC-12适合最大的宽度时12英寸(300毫米)。它们还可以用于测试并形排列的多根小芯线或双绞线。
BRTC‐6图：
R‐46 辊式电极
R‐46是专为薄膜带和带状电缆设计的，使用4个辊轮，进线辊和出线辊接地，并与电极中心线相切，以承受产品的压力。当中有两根电极
辊，分别与产品的上表面和下表面接触，其安装在一个旋转板上，以调整产品的厚度，或允许产品环绕，形成S弯，以改变接触面最终改
变测试区域长度。没有对应照片。
BR‐0.3‐2HV
BR-0.3-2HV用于直径不超过¼英寸(6毫米)的圆线或者对绞线,其测试长度为2.0英寸。BR-0.3-2HV主要用于旋转机械，可用于空间有限的任
何场合。当操作者在使用过程中可能接触到电极时，客户必须负责安装防护。
▲定制的电极
克林顿仪器公司是电线电缆行业超过50年的火花测试专家。在此期间，我们几乎为每一个可能的火花测试应用设计和制造了设备，并拥有庞大的知识库和特殊电极的设计库。当您的测试要求超出标准设备所能提供的范围时，我们提供帮助。
电极和火花测试仪配件4
▲配件

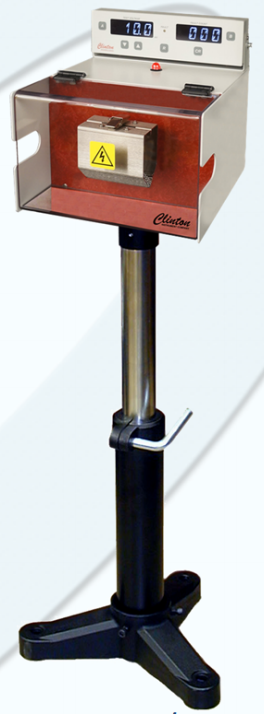

落地支架: FS‐4
克林顿仪器公司的落地支架型号FS‐4为所有克林顿高频和直流火花测试仪提供了一个方便、坚固和可调节的安装平台。
它被设计成永久安装在工厂地板上，高度可调，以适应从705mm到1073mm的电线中心高。它由重铸铁和钢管制成。需要进行一些组装。与地固定安装硬件不包括在内。

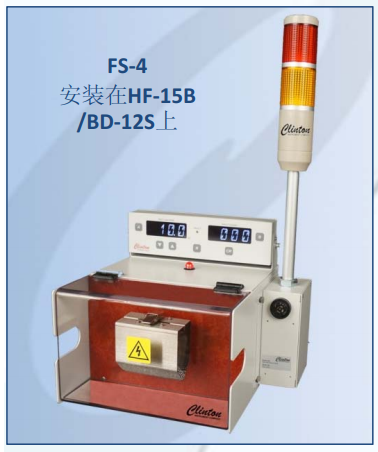

如右图所示：HF ‐15B/BD ‐ 12S 安装在 FS ‐4上
蜂鸣塔灯 X3‐B 和X3‐A
克林顿仪器公司的蜂鸣塔灯，型号X3‐B，可直接安装到所有“B”系列(X3‐B)和“A”系列(X3‐A)火花测试仪上。
灯座上有一个红色的警示灯，当装置产生高压时，它就会亮起来;还有一个黄色的故障警示灯，当过程控制继电器对绝缘故障作出反应时，它就会亮起来。第二套继电器端子，镜像火花测试仪的过程控制继电器，安装在蜂鸣塔灯上，用于控制下游过程。
如右图所示：

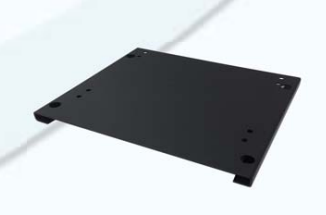

安装适配器板: G‐ to A/B 系列
当HF‐20G系列检测头被替换为HF‐15B或HF‐15A时，这个适配器板利用HF‐20G检测头的孔并适应HF‐15B或HF‐15A，从而便于转换。新装置将在两个方向上保持与G‐系列电极相同的导线中心，因此不需要改变安装以适应新设备的尺寸。重型钢结构，安装硬件不包括在内。
如下图所示：

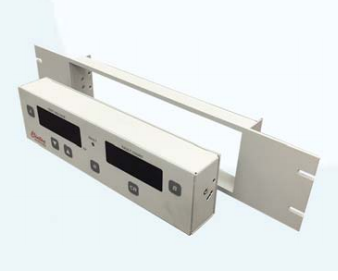

RC/RM B系列架安装适配器
控制器可以直接安装到火花测试模块底盘上，或者使用提供的安装支架安装在200英尺以外。在有必要的情况下RC控制器适应标准机式,RC / RM将允许安装到一个标准的3½x 19英寸的机架式。
如下图所示：
