品牌:美国蓓达Beta lasermike

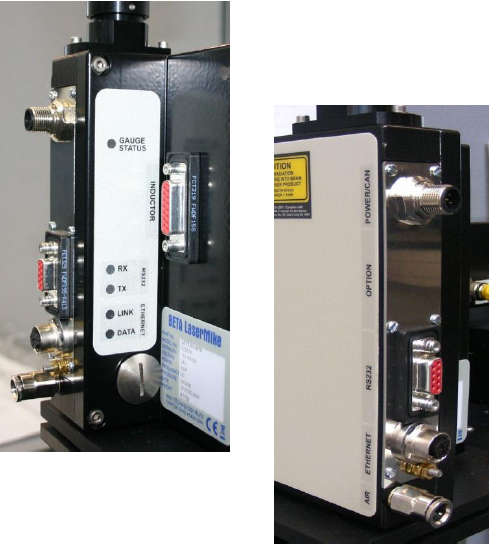

CenterScan 2010组合了光学和感应技术来精确测量绝缘的外径和导体的偏心。仪器的光学测量系统基于BETA LaserMike创新的Accuscan技术,这种高速激光扫描技术用于测量电缆双轴外径和绝缘的位置。导体的中心位置通过感应方式测量,一个感应发生器使电缆导体产生感应电流,并在导体周围产生电磁区域。该区域可被4组分布在电缆四周的高灵敏度线圈检测并精确定位导体位置。
CenterScan 2010为实心或绞合导体的电缆偏心而设计。包括:网格线、小同轴、电气装备用线、频射线、电话线、同轴线、汽车线等。
● 产品设计紧凑,便于安装
技术参数:
CenterScan 2010 | |
测量范围 | 0.1-10mm |
测量门径 | 14mm |
分辨率 | 0.00001mm |
精度 | ±0.0005mm |
测量速度 | 2400次/轴/秒 |
工作环境 | 工作温度:5-50°C |
仓储温度:-20-50°C |
Beta LaserMike公司开发的CenterScan 2010偏芯测量系统,提供了电缆的直径、偏芯率、同心度、壁厚、椭圆度等十余数据的在线式精确测量。凭借激光扫描技术与磁性传感器的配套工作系统能够在生产过程中通过高敏感磁场探测器来精确定位导体位置。配 合光学测量系统测量绝缘线位置与直径。这个位置信息和直径测量是用来确定导体和绝 缘的中心方向提供集中性、偏心度和角度测量。将这些测量数据通过程序汇集到一个BETA LaserMike提供控制器或PC主机中进行实时的数据监测。
