型号：STM-10GF & STM-20GF
特点
·多个导体可进行独立测试
·每个控制单元多达7个测试模块
·有10KV、20KV两种模式
·每个通道能够晶体管故障输出
·数字电压显示
·“连锁开关”指示器
·CE认证
·安全测试电流
在聚束和布线中要进行多导体的火花测试通常十分有限并且花费巨大。制造商不得不在多通道火花测试机和独立火花测试机中做选择并且电极在每个操作阶段都要进行安装。
克林顿为此提供了一个可行的办法。多达七个高压特使模块放置于每个电缆元件中，仅在挤压和关闭之前进行测试。在电极中检测出故障时，在高压测试模块的故障指示灯会照射到底盘，同时一个信号会立即传输给相应通道上的控制单元。频道的故障指示灯亮起，光电隔离晶体管进行输出直到复位。前面板的计数器（所有通道）会记录故障，火花测试机会根据选择的操作模式进行过程输出。系统还可以在本地或远程站点进行复位。
每个高压测试模块能够连接约60m远的STM控制单元。STM-10GF和STM-20GF多电极直流火花机具有电流限制以此来保护操作者安全，它也符合IEC1010-1的要求。
规格
·电压测试范围：
STM-10GF:1000V-10KV DC
STM-20GF:1000V-20KV DC
·电压显示：14.5mmLED显示，精度0.02
·故障响应：小于1毫秒
·故障解决：40毫秒
·操作模式：连续高压/故障时移除高压
·检测灵敏度：5KV时小于600μa.
·控制单元：432mm*311mm*89mm
·高压测试模块：184mm*397mm*178mm
·连接电缆：3m，长度在61m以下都可使用
·电源要求：100-240V AC,1A,49-64Hz
·安全：符合IEC 1010-1
·输出电流：
STM-10GF:最大1.5毫安
STM-20GF:最大0.75毫安
·重量：
控制单元：6.8kg
高压测试模块：5.2kg

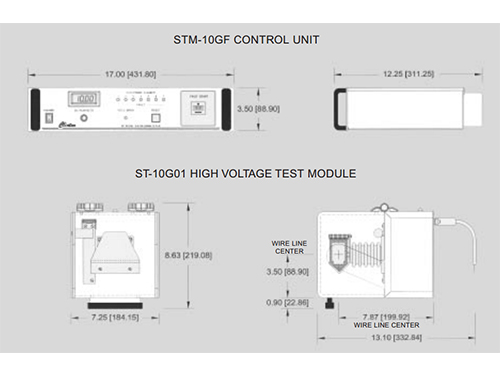

尺寸图
