微细线表面缺陷系统
微细线表面缺陷系统
产品概述:
微细线表面缺陷检测系统本仪器是通过连续发送 IR-LED 光束,通过带有模拟信号处理的先进微细光电部件接收处理,对产品进行高速在线检测;适用于漆包线、光纤、化纤线等微细线产品表面的缺陷和直径不规则检测;系统可提供实时报警功能以及数据分析整理功能。特点非接触光学测量,不影响被测物生产可进行高速、连续在线测量低线速到高线速都适用实时的模拟信号输出能检测微米级的缺陷对线的…
在线咨询立即订购
详细介绍


微细线表面缺陷检测系统
本仪器是通过连续发送 IR-LED 光束,通过带有模拟信号处理的先进微细光电部件接收处理,对产品进行高速在线检测;

适用于漆包线、光纤、化纤线等微细线产品表面的缺陷和直径不规则检测;系统可提供实时报警功能以及数据分析整理功能。

特点
非接触光学测量,不影响被测物生产
可进行高速、连续在线测量
低线速到高线速都适用
实时的模拟信号输出
能检测微米级的缺陷
对线的平稳性要求不高
不受外部的光线干扰

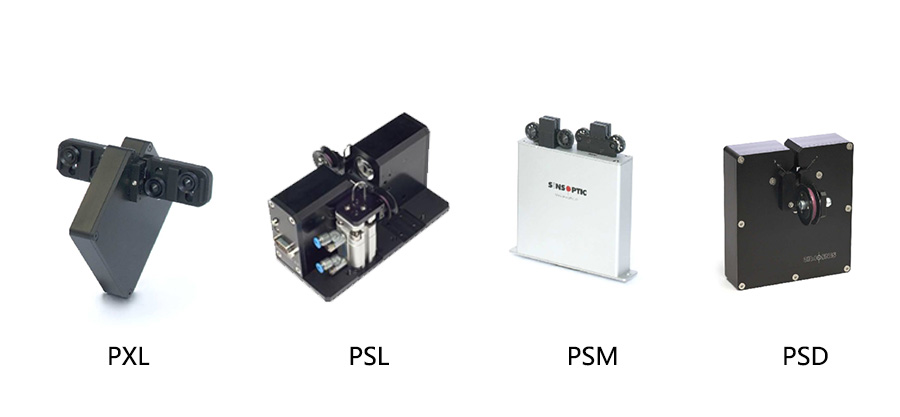

外 形 传 感 器

微细线表面缺陷系统

直径测量范围
(mm)

轴数

缝隙孔径
(mm*mm)

灵敏度
(m/min)

输出信号
(DC)

功率
(W)

外形尺寸
(不含导线轮)
(mm³)

PSD:

φ0.1-0.4可定制

2

2mm x 0.25mm

1000

0到10V

5W

115*115*25

PXL:

φ0.3-3.0可定制

2

10mm x 0.25mm

700

 0到10V

5W

 160*140*40

PSL:

小直径:φ0.4-1.5
大直径:φ1.5-3

1

-

400

 0到10V   40KHz

3W

170*80*40

PSM:

φ0.1-0.4

1

-

1000

直流:0至10V   50KHz
交流:10V  2Hz  50KHz

5W

测量头尺寸:12*25*16
外壳尺寸:24*121*54

可定制:根据客户要求定制,线径范围0.01-3.00mm

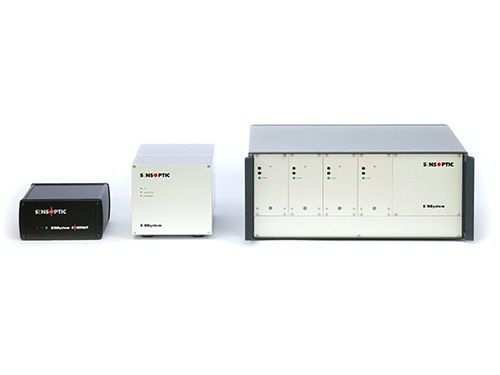

数 据 接 收 盒

微细线表面缺陷系统

                      可接2个传感器        可接4个传感器                   最多接16个传感器


软 件 解 决 方 案
特点:
连续实时地管控质量参数
智能故障检测超出规定阈值
自动记录和保存后期加工处理数据
制作和打印生产统计数据和质量报告
在标准电脑型号Windows XP/W7安装简单

微细线表面缺陷系统

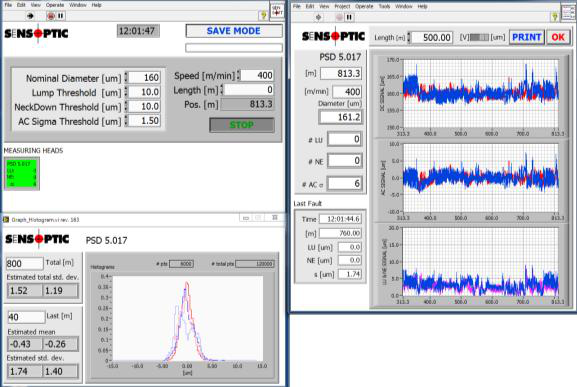

实 验 室 版 本
实验室和生产
适用于等速线路
持续数据可视化
块颈下降图
金属丝表面粗糙度的自动显示
将图形和直方图存储为JPG文件的打印功能

微细线表面缺陷系统

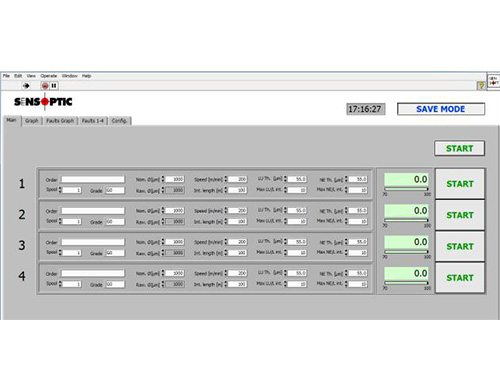

工 厂 版 本
用于生产集成
多达8行同时
适用于不同速度的线路
计数故障超过阈值
其他筛选函数
用于与生产机器自动数据交换的以太网ODBC连接
自动启动/停止与卷绕机启动/停止同步
